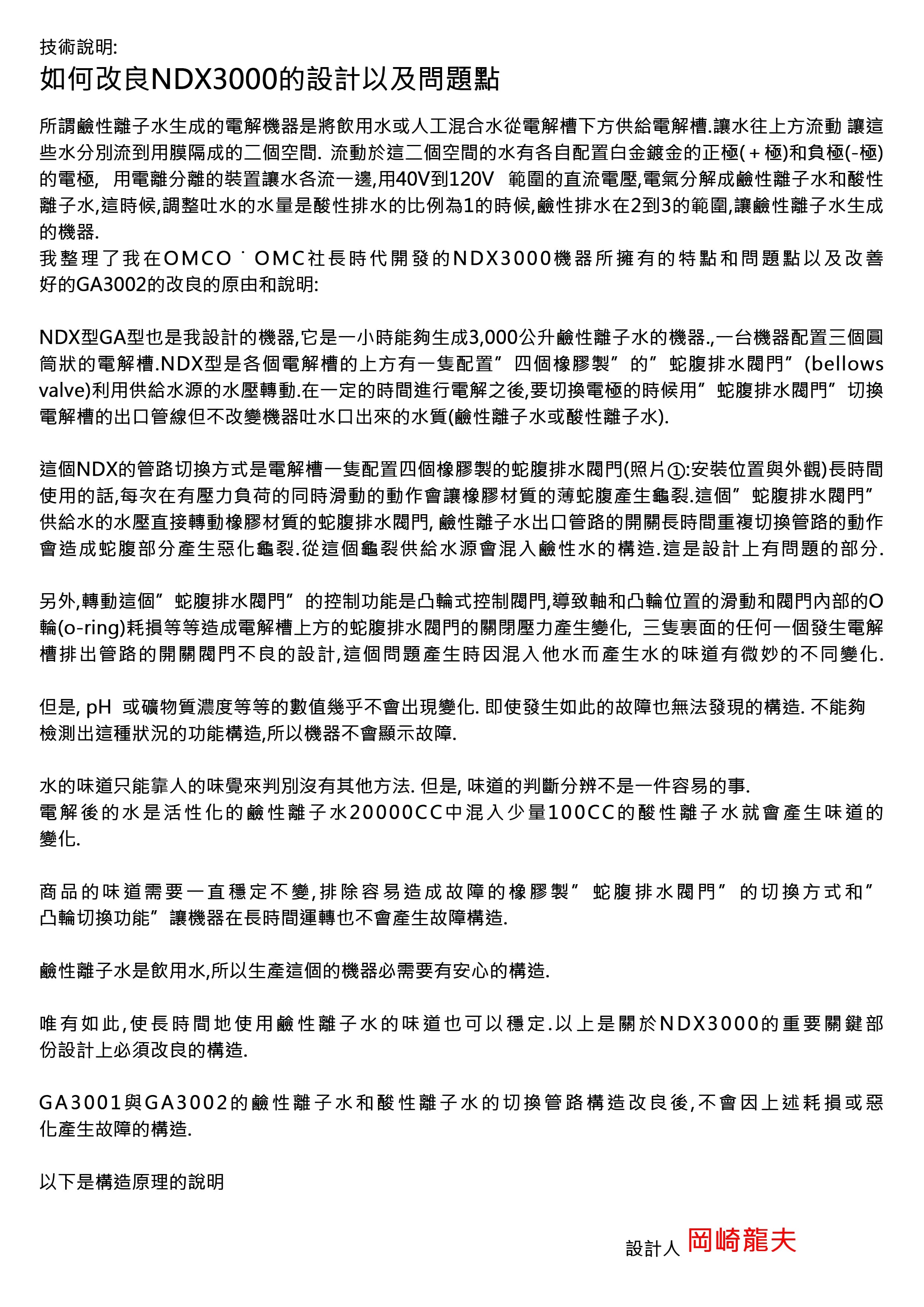

技術說明：

如何改良NDX-XXXX的設計以及問題點

所謂鹼性離子水生成的電解機器是將飲用水或人工混合水從電解槽下方供給電解槽。讓水往上方流動，讓這些水分別流到用膜隔成的二個空間。

流動於這二個空間的水有各自配置白金鍍金的正極(+極)和負極(-極)的電極，用電離分離的裝置讓水各流一邊，用40V到120V範圍的直流電壓，電氣分解成鹼性離子水和酸性離子水，這時候，調整吐水的水量是酸性排水的比例為1的時候，鹼性排水在2到3的範圍，讓鹼性離子水生成的機器。

我整理了我在OMCO社長時代開發(註:1977年)的NDX-XXXX機器所擁有的特點和問題點以及改良和提升GA3002的原由和說明：



NDX型GA型也是我設計的機器，它是一小時能夠生成3,000公升鹼性離子水的機器，一台機器配置三個圓筒狀的電解槽。NDX型是各個電解槽的上方有一隻配置「四個橡膠製」的「蛇腹排水閥門」(bellows valve)利用供給水的水壓轉動。在一定的時間進行電解之後，要切換電極的時候，用「蛇腹排水閥門」切換電解槽的出口管線，但不改變機器吐水口出來的水質(鹼性離子水或酸性離子水)。

這個NDX的管路切換方式是電解槽一隻配置四個橡膠製的蛇腹排水閥門(照片1:安裝位置與外觀)。長時間使用的話，每次在有壓力負荷的同時滑動的動作，會讓橡膠材質的薄蛇腹產生龜裂。這個「蛇腹排水閥門」供給水的水壓直接轉動橡膠材質的蛇腹排水閥門，鹼性離子水出口管路的開關，長時間重複切換管路的動作會造成蛇腹部分產生惡化龜裂。從這個龜裂供給水會混入鹼性水的構造。這是設計上有問題的部分。

另外，轉動這個「蛇腹排水閥門」的控制功能是凸輪式控制閥門，導致軸和凸輪位置的滑動和閥門內部的O輪(o-ring)耗損等等，造成電解槽上方的蛇腹排水閥門的關閉壓力產生變化，三隻裡面的任何一個發生電解槽排出管路的開關閥門不良的設計，這個問題產生時，因混入他水而產生水的味道有微妙的不同變化。

但是，pH或礦物質濃度等等的數值幾乎不會出現變化。即使發生如此的故障也無法發現的構造。不能夠檢測出這種狀況的功能構造，所以機器不會顯示故障。

水的味道，只能靠人的味覺來判別，沒有其他方法。但是，味道的判斷分辨不是一件容易的事。

電解後的水是活性化的鹼性離子水20000CC中混入少量100CC的酸性離子水，就會產生味道的變化。

商品的味道需要一直穩定不變，排除容易造成故障的橡膠製「蛇腹排水閥門」的切换方式和「凸輪切換功能」，讓機器在長時間運轉也不會產生故障構造。

鹼性離子水是飲用水，所以生產這個的機器，必需要有安心的構造。

唯有如此，使長時間地使用鹼性離子水的味道，也可以穩定。以上是關於NDX-XXXX的重要關鍵部份，設計上必須改良的構造。

GA3001與GA3002的鹼性離子水和酸性離子水的切換管路構造改良後，不會因上述耗損，或惡化產生故障的構造。

以下是構造原理的說明

設計人 岡崎龍夫

參考附件：
